Стандартные пленочные клавиатуры
модель СК 59-G
Совместимость с корпусами:
ТЕКО TN, TB-1, TB-2, TBT*, TBL**
*
совместно с
ТДС-60
**
совместно с
ТДС-61
Количество клавиш
22
Тактильный эффект
Мylar dom
Размеры, мм
72 x 131,8
Допуск на габаритные размеры, мм
-0,3
Толщина, мм
0,7
Длина шлейфа, мм
70
Количество контактов разъема
10
Шаг контактов разъема, мм
2,54
Расстояние от места выхода
шлейфа до края клавиатуры, мм
6
Модификации:
CK 59-G
– светло-серая
CK 59-B
– черная
Документация
(размер:
201 Кб
, формат:
PDF
,
скачать
)
•

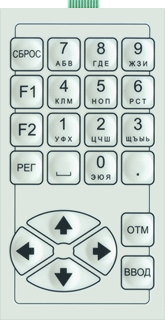

внешний вид:
CK 59-G
»
схема коммутации
»
схема расположения паза под вывод шлейфа
